Principio de medición de flujo del medidor de agua fría de vaina rotde chorro Multijet

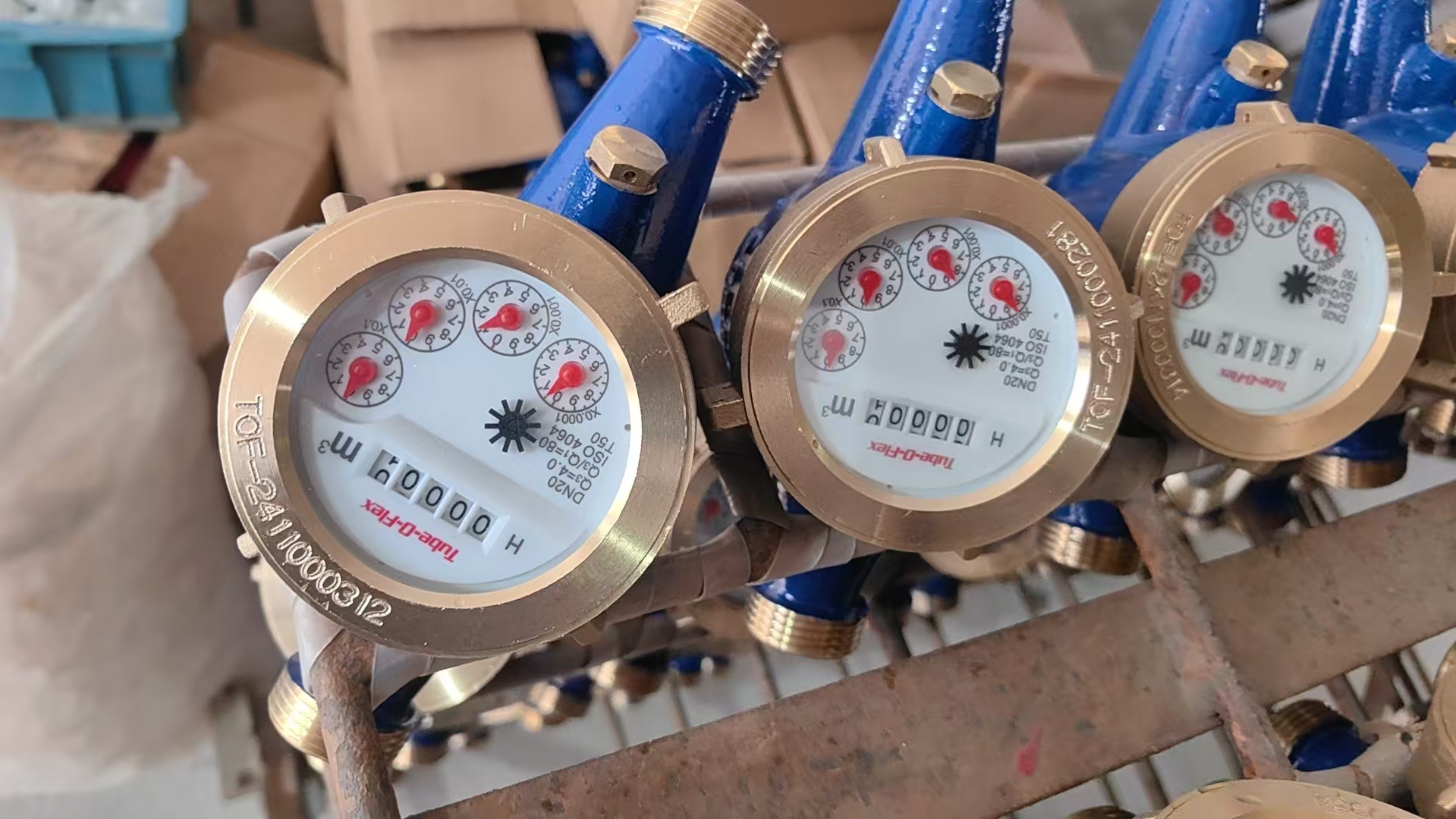

el Medidor de agua fría de paletas rotpor chorro multichorro es un dispositivo de medición de flujo ampliamente utilizado en sistemas de suministro de agua civiles e industriales. Sus ventajas principales se encuentran en la estructura compacta y alta sensibilidad para la medición de bajo flujo, lo que permite estadísticas precisas del consumo total de agua fría. La precisión de la medición del flujo está directamente relacionada con los intereses económicos de los proveedores de agua y los usuarios, y también afecta a la optimización del consumo de energía y la programación de la red de tuberías de los sistemas de suministro de agua.

Principio básico de medición de flujo para medidor de agua fría de paletas rotde chorro Multijet

1. Base Estructural: Diseño Colaborativo de Multijet y Paletas Rotativas

La estructura interna del núcleo del medidor de agua incluye un divisor de flujo, múltiples juegos de orificide chorro, un impulde de veta roty un mecanismo de conteo. El divide de flujo distribuye uniformemente el agua fría que fluye a través del medidor de agua a múltiples orificide chorro, formando múltiples chorros paralelos. Los orificidel chorro están dispuestos oblicuamente, y el flujo de agua pulverigenera un empuje circunferencial en el rodete de la paleta rotatoria para que gire. El ángulo de rotación del rodete tiene una relación proporcional fija con el volumen de agua que fluye a través de él. A través del mecanismo de transmisión por engran, el movimiento de rotación se transmite al mecanismo de conteo, que finalmente presenta el flujo acumulado en forma digital.

2. Lógica de medición: relación de conversión entre velocidad de flujo, velocidad de rotación y caudal

La medición del flujo esencialmente convierte la energía cinética del flujo de agua en movimiento de rotación mecánico, y luego realiza la acumulación de flujo a través de la transmisión mecánica. Su lógica básica satisface la fórmula: Q = k − n (Q es la velocidad de flujo instantánea, k es Medidor de agua Constante, n es la velocidad de rotación del impulsor). Cuando el agua fría pasa a través de los orificidel chorro, mayor es la velocidad de flujo, mayor es el empuje en el impulsor, y mayor es la velocidad de rotación del impulsor. Dentro del rango de flujo nominal, la velocidad de rotación tiene una relación lineal con la velocidad de flujo, lo que garantiza la precisión lineal de la medición del flujo. El propósito del diseño de la estructura multijet es reducir el impacto de la perturbdel flujo de agua en la estabilidad rotacional del impulsor a través del efecto sinérgico de múltiples chorros de agua, y mejorar la sensibilidad de medición bajo condiciones de bajo flujo.

3. Mecanismo funcional de componentes clave

1. Divide flujo: adopta un diseño aerodinámico para lograr una distribución uniforme del flujo, evitar cambios repenten en la velocidad del flujo local y asegurar una distribución consistente del flujo entre cada orificio del chorro.

2. Orificidel chorro: la apertura y el ángulo de inclinación se calibrcon precisión, determinando la dirección y velocidad del chorro de agua, lo que afecta directamente a la eficiencia rotacional del impulsor.

3. Impulsor de paleta rotatoria: fabricado con materiales ligeros y de alta resistencia, el ángulo de la cuchilse adapta a la dirección del chorro para garantizar que el empuje del flujo de agua se puede convertir de manera eficiente en energía cinética rotacional.

4. Mecanismo de conteo: a través de la transmisión de reducción de engran, la rotación de alta velocidad del impulsor se convierte en la rotación de baja velocidad del disco de conteo, realizando la acumulación y la visualización de la tasa de flujo.

El núcleo de medición de flujo para el Medidor de agua fría de paletas rotpor chorro multichorro es conducir la paleta rotativa para girar a través del multichorro, realizando la conversión lineal entre la velocidad de flujo y la tasa de flujo. Su precisión de medición depende de la combinación de diseño estructural, proceso de fabricación y condiciones operativas.
