Junta – La unión crítica que mantiene unidos los sistemas de tuberías

En el mundo de la tubería, pocos componentes son tan fundamentales y universalmente utilizados como los flange. Cumple un propósito principal: conectar tuberías, válvulas, bombas y otros equipos en un sistema cohesionado y hermético. Mientras que la soldadura crea uniones permanentes, las bridas ofrecen flexibilidad para ensamblar, desmontar, inspeccionar y modificar los sistemas sin necesidad de cortar ni reemplazar secciones de tubería, una característica que se traduce directamente en menor tiempo de inactividad y menores costos de vida útil.

¿Qué define una brida?

Una brida es esencialmente un disco plano y circular con una abertura central que coincide con el diámetro del tubo, rodeado por agujeros de tornillo espaciados uniformemente. Cuando dos bridas se sujetan entre sí mediante un juntas compresible, el resultado es una unión mecánica capaz de soportar presión interna, fluctuaciones de temperatura y cargas externas. La métrica clave es que las conexiones con bridas son lo suficientemente resistentes para servicios exigentes y lo suficientemente prácticas para el mantenimiento rutinario.

Tipos principales de bridas por diseño

La selección del tipo de brida influye significativamente en la facilidad de instalación, el rendimiento bajo tensión y la fiabilidad a largo plazo:

· Brida de cuello soldado: Presenta un anillo largo y cónico que se une suavemente a la pared del tubo mediante una soldadura de empalme con penetración completa. La transición gradual reduce la concentración de tensiones en la unión, lo que convierte a esta en la opción preferida para condiciones de alta presión, alta temperatura o carga cíclica.

· Flange de deslizamiento: se coloca sobre el extremo de la tubería y se solda tanto por dentro como por fuera. Es más fácil de alinear durante la instalación y más económico para aplicaciones de baja presión donde no se requiere una resistencia extrema a las tensiones.

· Brida roscada: contiene rosca cónica que se engancha con una rosca externa correspondiente en la tubería. No implica soldadura, por lo que es adecuada para aplicaciones en las que la soldadura es peligrosa, como en atmósferas explosivas o cuando se espera desmontaje.

· Brida de soldadura en ranura: La tubería se inserta en una ranura hundida en el flange face y soldado con fillete alrededor del exterior. Compacto y resistente, este diseño es común en sistemas de baja presión y alta presión.

· Brida de junta de codo: Se utiliza con un extremo separado que se solda en la unión al tubo. La brida gira libremente sobre el extremo, lo que permite una fácil alineación de los orificios para tornillos, especialmente útil en sistemas que requieren desmontaje frecuente.

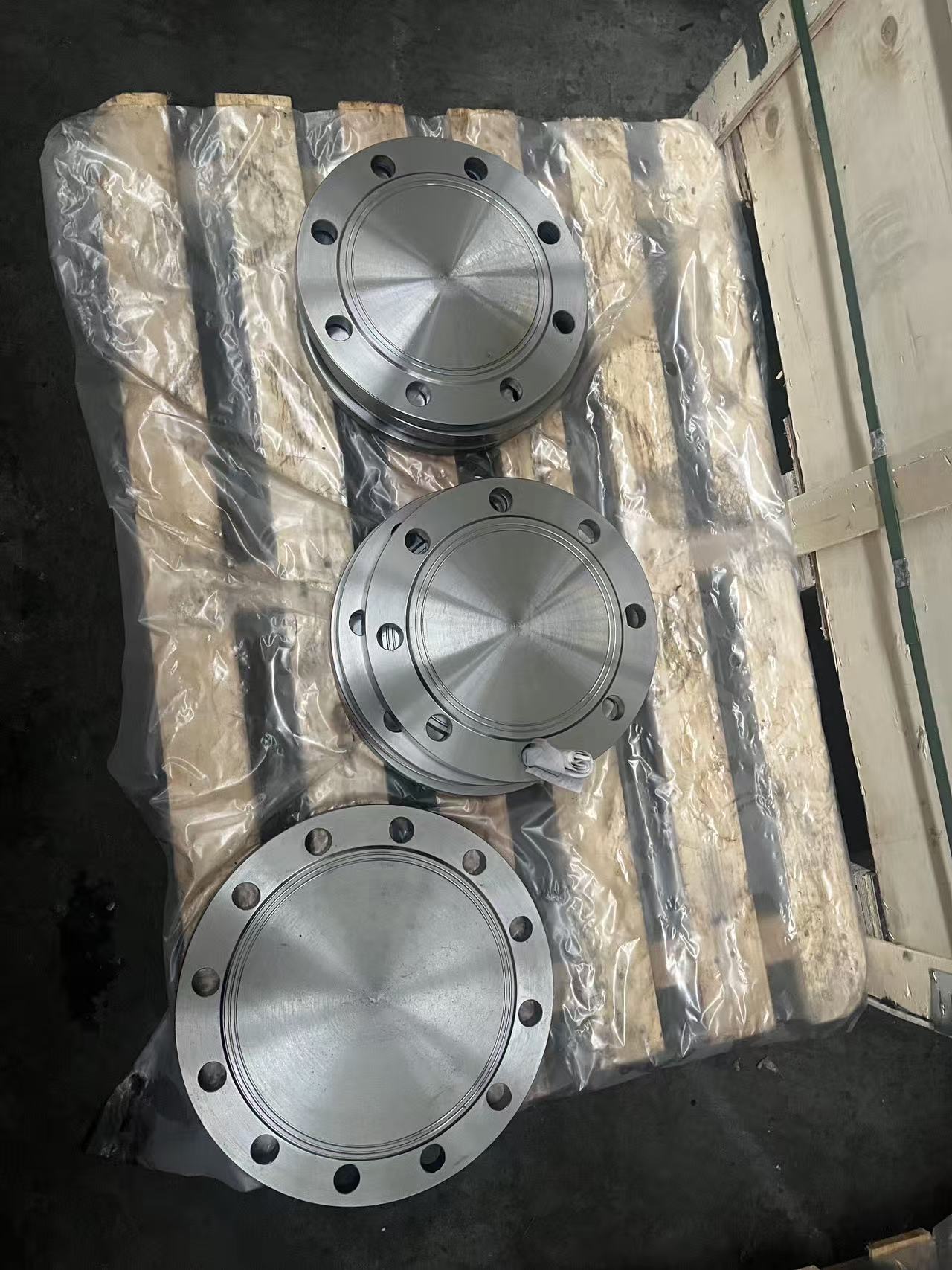

· Flange ciega: Un disco sólido sin abertura central. Se fija mediante tornillos a otra brida o directamente a un recipiente de presión para sellar extremos de tuberías, tomas o aberturas durante el mantenimiento o para futuras ampliaciones.

Juntas y pernos – Completando la unión

Una conexión con brida es tan buena como su junta y sus sujetadores. Las juntas comunes incluyen juntas de hoja completa, diseños metálicos con relleno en espiral, juntas metálicas onduladas y juntas metálicas con unión anular. La selección debe tener en cuenta el medio, la presión, la temperatura y el tipo de superficie de la brida. Los parafusos —normalmente pernos con tuercas hexagonales pesadas— deben ajustarse a valores precisos para lograr una compresión uniforme de la junta sin dañar las superficies de las bridas.

Consideraciones sobre inspección y mantenimiento

Las bridas no son componentes que se instalen y olviden. Las inspecciones rutinarias deben detectar signos de fugas, corrosión en los tornillos, degradación del jampo y pitas en las superficies. La prueba hidrostática tras el ensamblaje es una práctica estándar para instalaciones nuevas o tras mantenimientos. El desmontaje a menudo requiere reemplazar el jampo, ya que estos están diseñados para ciclos de compresión únicos.

La conclusión

Mientras flanges pueden estar fuera de vista y fuera de la mente en los sistemas operativos, pero su papel es fundamental para la seguridad, la fiabilidad y la mantenibilidad en todos los sectores que manipulan fluidos o gases a presión. Elegir el tipo adecuado, el material, el diseño de la superficie y la clasificación según el servicio previsto es una decisión que afecta tanto el éxito inmediato de la instalación como la integridad operativa a largo plazo.
